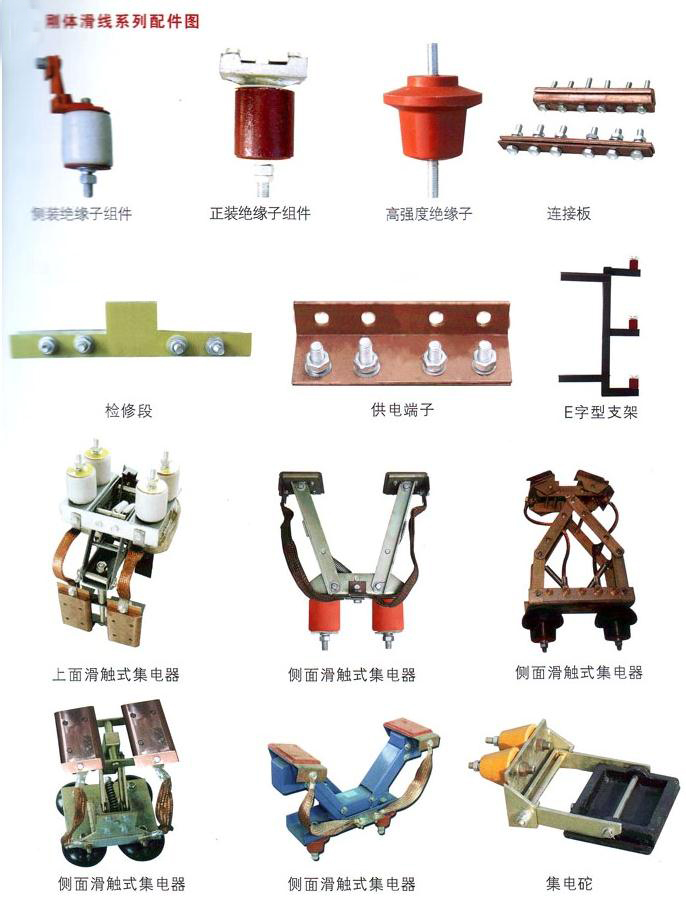

JGHX-T、JGHX-TⅡ、JGHX-TⅢ系列鋼體滑線由銅導軌、導軌支架、絕緣子組件以及外置式集電器等組件組合而成，由于該產品具有電流大、耐高溫、抗腐蝕等特點，因此廣泛應用于冶金、造船、港口等行業.
大電流鋼體滑觸線技術規格
|
JGHX-T系列鋼體滑線
JGHX-T Serise steel collector
bar
|
|||||
|
型號規格
Type &
spec
|

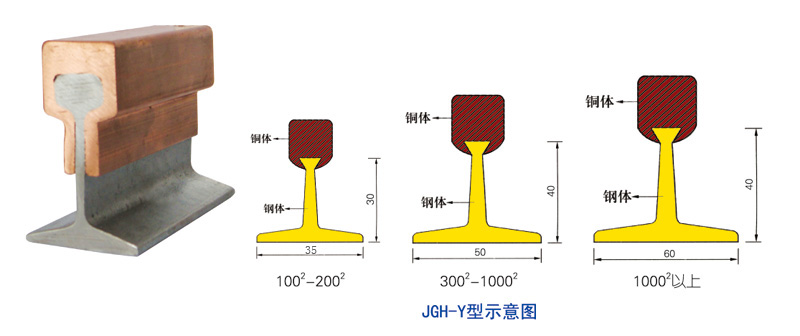

滑觸線截面尺寸Busbar size
(mm)
|
載流量（A）
Current(A)
|
適配外置式集電器
Suit able current
collenctor
|
||
|
A
|
B
|
C
|
|||
|
JGHX-T-85/300
|
48
|
56
|
13.42
|
300
|
TJD-600
|
|
JGHX-T-110/400
|
50
|
56
|
14.11
|
400
|
TJD-600
|
|
JGHX-T-170/500
|
55
|
56
|
15.88
|
500
|
TJD-600
|
|
JGHX-T-240/700
|
58
|
56
|
16.93
|
700
|
TJD-600
|
|
JGHX-T-320/900
|
63
|
56
|
18.7
|
900
|
TJD-600
|
|
JGHX-TⅡ-170/1000
|
65
|
80
|
46
|
1000
|
TJD-1200
|
|
JGHX-TⅡ-240/1300
|
68
|
80
|
46
|
1300
|
TJD-1200
|
|
JGHX-TⅡ-320/1900
|
73
|
80
|
50
|
1900
|
TJD-1200
|
|
注：滑觸線標準長度：6m。
Note：standard busbar length
6m.
|
|||||
