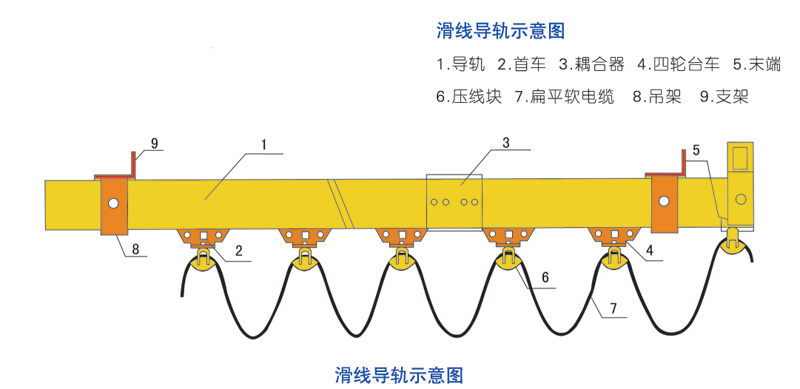

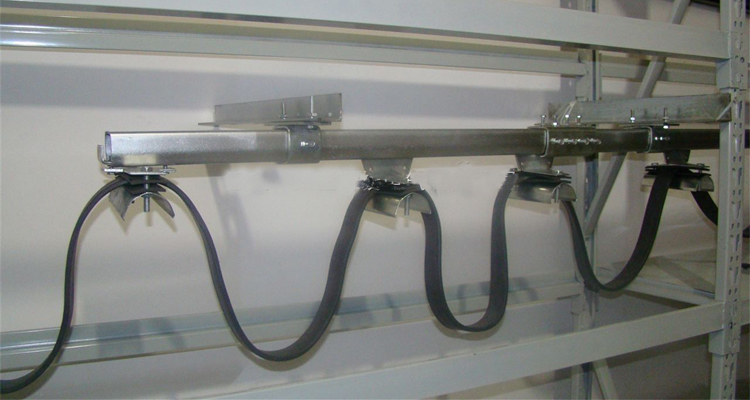

HXDL系列移動電纜滑線有軌道、電纜小車、電纜以及懸吊、固定等組件組合而成。該產品以其簡潔的結構、完備的性能被廣泛地應用于鐵路貨場、港口碼頭等起重運輸機械的移動供電和信號傳輸系統中。
一、電纜滑線型號規格
|
型號規格 |
軌道截面尺寸 |
適配小車型號 |
|||
|
A |
B |
C |
D |
||
|
HXDL-33 |
33 |
40 |
14 |
2.0 |
DTC-33 |
|
HXDL-40 |
40 |
40 |
14 |
2.0 |
DTC-44 |
|
HXDL-50 |
50 |
50 |
16 |
2.5 |
DTC-50 |
|
HXDL-60 |
63 |
18 |
18 |
4.0 |
DTC-60 |
|
HXDL-70 |
72 |
68 |
22 |
4.0 |
DTC-70 |
|
HXDL-100 |
100 |
100 |
35 |
6.0 |
DTC-100 |
|
注：1、軌道標準長度：4m、6m。2、軌道材料：冷軋鋼板、不銹鋼板 |
|||||

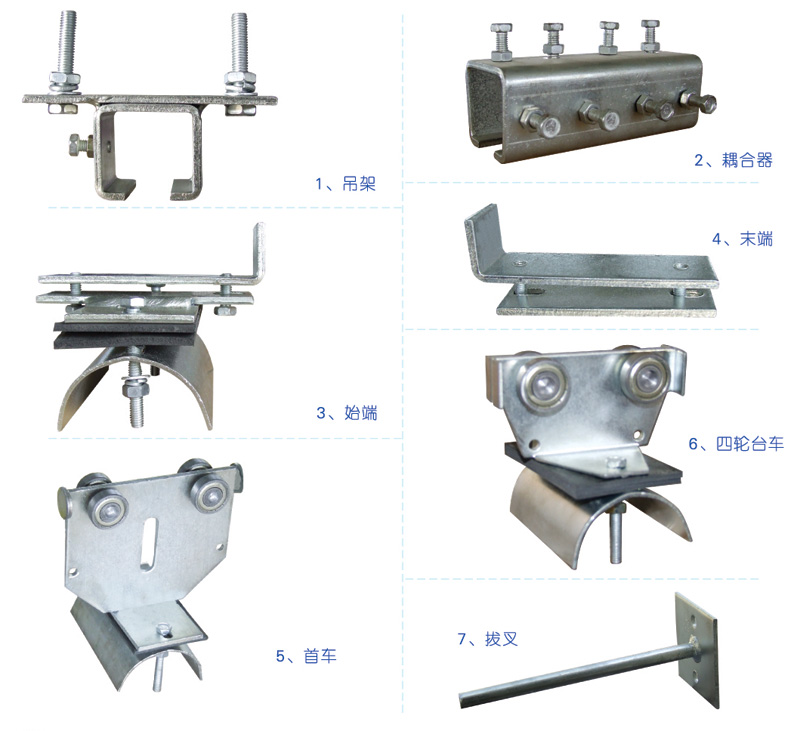

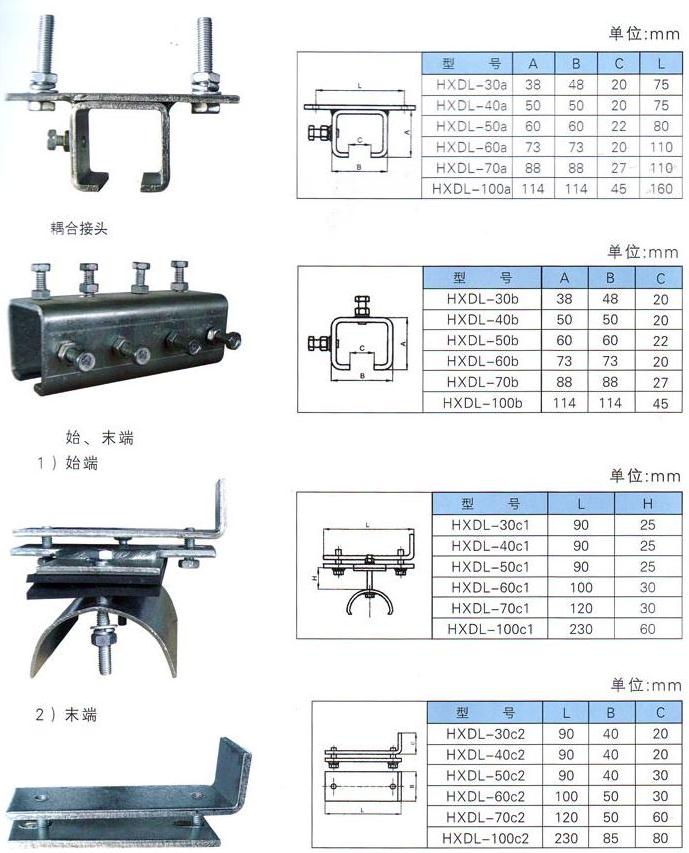

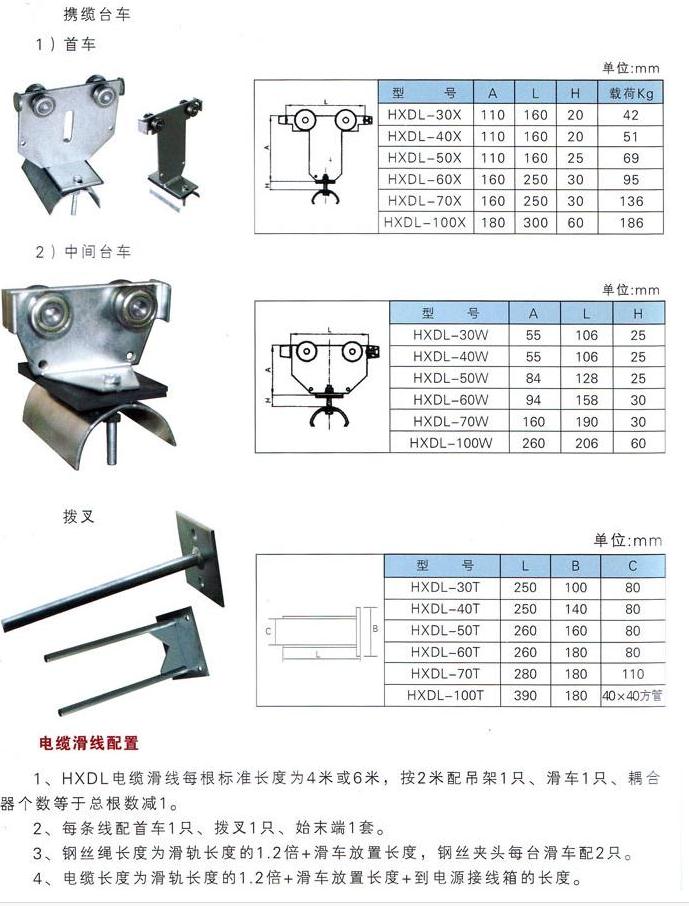

二、電纜滑線配件
